可熔合金型溫度保險絲和1W電阻器組合成一體的制品。
F1K是不含鉛?鎘的制品。(RoHS對象制品)
F1K能在超負荷等異常時,發揮它的優越切斷特性。
因為小型省空間的設計,對電源適配器的保護最適合。

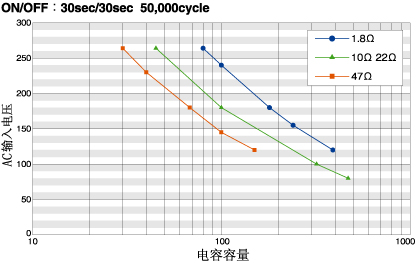

防沖擊電阻特性


尺寸

Unit : mm
| A | 5±0.5 |
| B | 3.5+1、?0.5 |
| C | 14.5±0.5 |
| D | 12±0.5 |
| E | 5±0.5 |
| F | Φ0.58±0.04 |
| G | Φ0.53±0.04 |
構造圖

| 陶瓷殼 | |
| 硅樹脂水泥 | |
| 電阻素子 (陶瓷礙子) | |
| 溫度保險絲 | |
| 導線 (鍍錫軟銅線) |
品名構成

額定
| 品名 | F1K | |
| 額定電力(25°C) | 1.0W | |
| 額定電阻值 | 1.8~47Ω※1 | |
| 電阻值容許偏差 | ±5% | |
| 溫度保險絲 | 品名 | N7F |
| 額定動作溫度Tf | 145°C | |
| 額定電壓 | AC250V | |
| 額定電流 | 1A | |
| UL C-UL | ― | |
| TUV | ― | |
※
降低負荷曲線

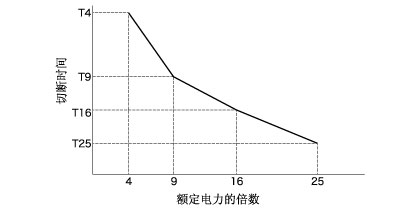

切斷性能

| 切斷時間(秒以內) | |||
|---|---|---|---|
| T4 | T9 | T16 | T25 |
| 1小時以內 | 90 | 55 | 40 |

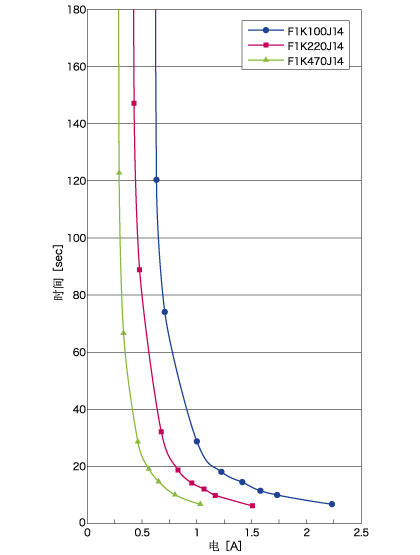

切斷特性
F1K
J14

安全規格認定
F1K
J14
| 品名 | UL、C-UL | TUV |
|---|---|---|
| F1K1R8J14 | ─ | ─ |
| F1K2R2J14 | ─ | ─ |
| F1K3R3J14 | ─ | ─ |
| F1K3R9J14 | ─ | ─ |
| F1K4R7J14 | ─ | ─ |
| F1K5R1J14 | ─ | ─ |
| F1K5R6J14 | ─ | ─ |
| F1K6R8J14 | ─ | ─ |
| F1K8R2J14 | ─ | ─ |
| F1K100J14 | ─ | ─ |
| F1K120J14 | ─ | ─ |
| F1K140J14 | ─ | ─ |
| F1K150J14 | ─ | ─ |
| F1K220J14 | ─ | ─ |
| F1K330J14 | ─ | ─ |
| F1K390J14 | ─ | ─ |
| F1K470J14 | ─ | ─ |
性能規格
進行以下品質試驗;提供通過標準規格認證的產品。電阻值
- 規格
- 在±5%以內。
- 試験方法
- 導線端子間施加下表的直流電壓進行測定。
| 額定電阻值范圍[Ω] | 最高承受電壓[V] | |
|---|---|---|
| 1以上 | 10未満 | 0.3 |
| 10以上 | 100未満 | 1 |
動作溫度
- 規格
- F1K
J14:±145+0-7°C - 試験方法
- 制品在每分鐘0.5°C的油槽中,制品動作時油槽內溫度的測定。測定開始定額溫度為-20°C、檢測電流在10mA以下。
絕緣電阻
- 規格
- 主體?導線端子間 在1000MΩ以上
兩根導線端子間 在0.2MΩ以上 - 試験方法
| 主體?導線端子間 | 在水泥殼卷上的金屬箔與導線端子間施加DC500V進行測定。 |
|---|---|
| 兩根導線端子間 | 動作試驗后,導線端子間施加DC500V進行測試。 |
耐電圧
- 規格
- 主體?導線端子間 能承受1分鐘
兩根導線端子間 能承受1分鐘 - 試験方法
| 主體?導線端子間 | 在水泥殼卷上的金屬箔與導線端子間施加AC1.5kV1分鐘進行測定。(檢測電流0.5mA) |
|---|---|
| 兩根導線端子間 | 動作試驗后,導線端子間施加AC500V1分鐘進行測定。(檢測電流0.5mA) |
電阻溫度係數
- 規格
- ±250ppm/°C
- 試験方法
- 常溫/70°C up
短時間過負荷
- 規格
- ±(2%+0.05Ω)
- 試験方法
- 額定電力×10倍,承受5秒鐘
焊接耐熱性
- 規格
- ±(1%+0.05Ω)
- 試験方法
- 265°C±5°C, 10 sec.
端子強度
- 規格
- 無斷線、松動、破損。
- 試験方法
- 拉力 20N, 1 min
扭曲 90°C 1 cycle
耐濕性
- 規格
- ±(2%+0.05Ω)
- 試験方法
- 40°C 濕度90~95%RH 10000小時
負荷壽命特性
- 規格
- ±(3%+0.05Ω)
- 試験方法
- 額定負荷1000小時、1.5小時ON/0.5小時OFF的周期
