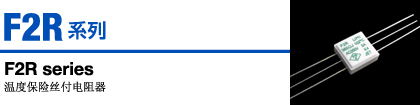

由1個溫度保險絲和2個2W電阻素子組成的一體制品。
F2R是不含鉛?鎘的制品。(RoHS對象制品)
F2R能在超負荷等異常時，發揮它的優越切斷特性。
最適合于電氣地毯和電氣毯子的電路保護。
尺寸
Unit : mm
| A | 4.6±0.5 |
| B | 32±1.0 |
| C | 16±0.5 |
| D | 16.2±0.5 |
| E | 8±0.5 |
| F | Φ0.80±0.04 |
| G | Φ0.58±0.04 |
構造圖
 | 陶瓷殼 |
 | 硅樹脂水泥 |
 | 電阻素子 (陶瓷礙子） |
 | 溫度保險絲 |
 | 導線 (鍍錫軟銅線) |
品名構成
額定
| 品名 | F2R J10 | |
| 額定電力（25°C） | 2W/1素子 | |
| 額定電阻值 | 330～1.5kΩ※1 | |
| 電阻值容許偏差 | ±5％ | |
| 溫度保險絲 | 品名 | V2F |
| 額定動作溫度Tf | 102°C | |
| 額定電壓 | AC250V | |
| 額定電流 | 3A | |
| PSE | ○ | |
| UL C-UL | ― | |
| TUV | ― | |
※
降低負荷曲線
切斷性能
| 切斷時間（秒以內） | |||
|---|---|---|---|
| T4 | T9 | T16 | T25 |
| 1小時以內 | 90 | 55 | 40 |

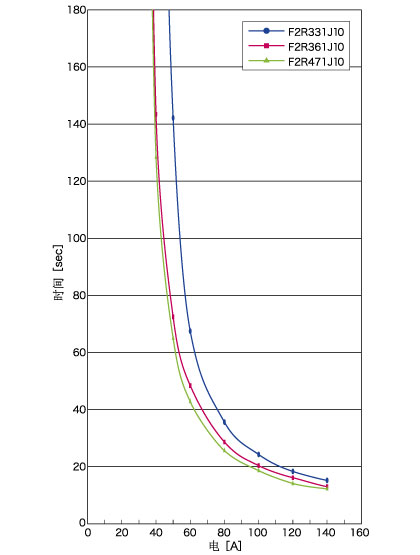

切斷特性
F2RJ10
安全規格認定
F2RJ10
| 品名 | PSE | UL、C-UL | TUV |
|---|---|---|---|
| F2R331J10 | JET-0708-32001-1004 | ─ | ─ |
| F2R361J10 | JET-0708-32001-1004 | ─ | ─ |
| F2R471J10 | JET-0708-32001-1004 | ─ | ─ |
| F2R152J10 | JET-0708-32001-1004 | ─ | ─ |
性能規格
進行以下品質試驗;提供通過標準規格認證的產品。電阻值
- 規格
- 在±5%以內。
- 試験方法
- 導線端子間施加下表的直流電壓進行測定。
| 額定電阻值范圍［Ω］ | 最高承受電壓［V］ | |
|---|---|---|
| 1以上 | 10未満 | 0.3 |
| 10以上 | 100未満 | 1 |
動作溫度
- 規格
- F2RJ10：102+0-7°C
- 試験方法
- 制品在每分鐘0.5°C的油槽中，制品動作時油槽內溫度的測定。測定開始定額溫度為-20°C、檢測電流在10mA以下。
絕緣電阻
- 規格
- 主體?導線端子間 在1000MΩ以上
兩根導線端子間 在0.2MΩ以上 - 試験方法
| 主體?導線端子間 | 在水泥殼卷上的金屬箔與導線端子間施加DC500V進行測定。 |
|---|---|
| 兩根導線端子間 | 動作試驗后，導線端子間施加DC500V進行測試。 |
耐電圧
- 規格
- 主體?導線端子間 能承受1分鐘
兩根導線端子間 能承受1分鐘 - 試験方法
| 主體?導線端子間 | 在水泥殼卷上的金屬箔與導線端子間施加AC1.5kV１分鐘進行測定。（檢測電流0.5mA） |
|---|---|
| 兩根導線端子間 | 動作試驗后，導線端子間施加AC500V１分鐘進行測定。（檢測電流0.5mA） |
電阻溫度係數
- 規格
- ±250ppm/°C
- 試験方法
- 常溫／70°C up
短時間過負荷
- 規格
- ±（2%+0.05Ω）
- 試験方法
- 額定電力×10倍，承受5秒鐘
焊接耐熱性
- 規格
- ±（1%+0.05Ω）
- 試験方法
- 265°C±5°C，5sec.
端子強度
- 規格
- 無斷線、松動、破損。
- 試験方法
- 拉力 20N, 1 min
扭曲 90°C 1 cycle
耐濕性
- 規格
- ±（2%+0.05Ω）
- 試験方法
- 40°C 濕度90～95%RH 10000小時
負荷壽命特性
- 規格
- ±（3%+0.05Ω）
- 試験方法
- 額定負荷1000小時、1.5小時ON/0.5小時OFF的周期
