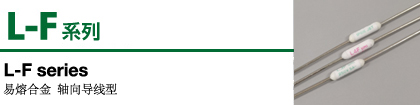

對應RoHS的可溶合金型溫度保險絲.
體積小,有優越的感溫性.
不可恢復型溫度保險絲.溫度保險絲溶斷后,即使周邊溫度下降,也不會再導通.
使用絕緣外殼.
未使用REACH法規指定的169類高度關注(SVHC)物質.(2016年6月20日公布的169類物質).
尺寸
Unit : mm
| A | B | C | D | E |
| 11.5±0.7 | 3.3±0.2 | 3.6 and under | 1.0±0.05 | 68±3.0（L F）38±3.0（L F-C） |
| 品名 | L3F | ||
| 額定動作溫度 Tf［°C］ | 115 | ||
| 動作溫度 ［°C］ | 111±2 | ||
| AC/DC | AC | DC | |
| 額定電壓 ［V］ | 250 | 125 | 50 |
| 額定電流 ［A］ | 5.0 | 7.0 | 8.0 |
| Th ［°C］ | 95 | 90 | 80 |
| Tm ［°C］ | 200 | 200 | 200 |
| 常用溫度 ［°C］ | Max. 85°C | Max. 85°C | Max. 80°C |
| 安全規格認定 | |||
| UL C-UL | E73591 | E73591 | E73591 |
| VDE | 40016342 | 40016342 | 40016342 |
| CCC | 2008010205277035 | ― | ― |
| PSE | JET5823-32001-1003 | ― | ― |
| KTL | SU05028-10001 | ― | ― |
| 品名 | L4F | |
| 額定動作溫度 Tf［°C］ | 127 | |
| 動作溫度 ［°C］ | 123±2 | |
| AC/DC | AC | |
| 額定電壓 ［V］ | 250 | 125 |
| 額定電流 ［A］ | 5.0 | 7.0 |
| Th ［°C］ | 105 | 100 |
| Tm ［°C］ | 200 | 200 |
| 常用溫度 ［°C］ | Max. 90°C | Max. 90°C |
| 安全規格認定 | ||
| UL C-UL | E73591 | E73591 |
| VDE | 40016342 | 40016342 |
| CCC | 2008010205277035 | ― |
| PSE | JET5823-32001-1004 | ― |
| KTL | SU05028-10004 | ― |
