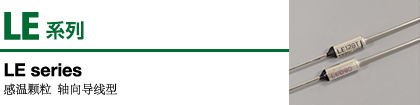

對應RoHS的感溫顆粒型溫度保險絲.
采用金屬套管和有機化合物感溫顆粒的溫度保險絲.
不可恢復型溫度保險絲.溫度保險絲溶斷后,即使周邊溫度下降,也不會再導通.
未使用REACH法規指定的169類高度關注(SVHC)物質.(2016年6月20日公布的169類物質).
尺寸
Unit : mm
| A | B | C | D | E |
| 4.0±0.1 | 20±3（LE ）38±3（LE -L） | 10.1±0.3 | 35±3 | 1.0±0.1 |
額定／安全規格認定
| 品名 | LE070 | ||
| 額定動作溫度 Tf［°C］ | 73 | ||
| 動作溫度 ［°C］ | 71±2 | ||
| AC/DC | AC | ||
| 額定電壓 ［V］ | 250 | ||
| 額定電流 ［A］ | 15 | ||
| Th ［°C］ | 45 | ||
| Tm ［°C］ | 150 | ||
| 常用溫度 ［°C］ | Max. 45°C | ||
| 安全規格認定 | |||
| UL C-UL | E73591 | ||
| VDE | 40010594 | ||
| CCC | 2008010205276924 | ||
| PSE | JET5823-32001-1011 | ||
| KTL | SU05028-8032 | ||
| 品名 | LE073 | ||
| 額定動作溫度 Tf［°C］ | 77 | ||
| 動作溫度 ［°C］ | 74±2 | ||
| AC/DC | AC | ||
| 額定電壓 ［V］ | 250 | ||
| 額定電流 ［A］ | 15 | ||
| Th ［°C］ | 48 | ||
| Tm ［°C］ | 150 | ||
| 常用溫度 ［°C］ | Max. 45°C | ||
| 安全規格認定 | |||
| UL C-UL | E73591 | ||
| VDE | 40010594 | ||
| CCC | 2008010205276924 | ||
| PSE | JET5823-32001-1011 | ||
| KTL | SU05028-8032 | ||
| 品名 | LE080 | ||
| 額定動作溫度 Tf［°C］ | 84 | ||
| 動作溫度 ［°C］ | 80±2 | ||
| AC/DC | AC | ||
| 額定電壓 ［V］ | 250 | ||
| 額定電流 ［A］ | 15 | ||
| Th ［°C］ | 50 | ||
| Tm ［°C］ | 150 | ||
| 常用溫度 ［°C］ | Max. 50°C | ||
| 安全規格認定 | |||
| UL C-UL | E73591 | ||
| VDE | 40010594 | ||
| CCC | 2008010205276924 | ||
| PSE | JET5823-32001-1012 | ||
| KTL | SU05028-8032 | ||
| 品名 | LE090 | ||
| 額定動作溫度 Tf［°C］ | 94 | ||
| 動作溫度 ［°C］ | 91+3,?2 | ||
| AC/DC | AC | ||
| 額定電壓 ［V］ | 250 | ||
| 額定電流 ［A］ | 15 | ||
| Th ［°C］ | 65 | ||
| Tm ［°C］ | 150 | ||
| 常用溫度 ［°C］ | Max. 60°C | ||
| 安全規格認定 | |||
| UL C-UL | E73591 | ||
| VDE | 40010594 | ||
| CCC | 2008010205276924 | ||
| PSE | JET5823-32001-1012 | ||
| KTL | SU05028-8032 | ||
| 品名 | LE095 | ||
| 額定動作溫度 Tf［°C］ | 99 | ||
| 動作溫度 ［°C］ | 95±2 | ||
| AC/DC | AC | ||
| 額定電壓 ［V］ | 250 | ||
| 額定電流 ［A］ | 15 | ||
| Th ［°C］ | 69 | ||
| Tm ［°C］ | 150 | ||
| 常用溫度 ［°C］ | Max. 65°C | ||
| 安全規格認定 | |||
| UL C-UL | E73591 | ||
| VDE | 40010594 | ||
| CCC | 2008010205276924 | ||
| PSE | JET5823-32001-1012 | ||
| KTL | SU05028-8032 | ||
| 品名 | LE108 | ||
| 額定動作溫度 Tf［°C］ | 113 | ||
| 動作溫度 ［°C］ | 109±2 | ||
| AC/DC | AC | ||
| 額定電壓 ［V］ | 250 | ||
| 額定電流 ［A］ | 15 | ||
| Th ［°C］ | 83 | ||
| Tm ［°C］ | 150 | ||
| 常用溫度 ［°C］ | Max. 80°C | ||
| 安全規格認定 | |||
| UL C-UL | E73591 | ||
| VDE | 40010594 | ||
| CCC | 2008010205276924 | ||
| PSE | JET5823-32001-1013 | ||
| KTL | SU05028-8033 | ||
| 品名 | LE117 | ||
| 額定動作溫度 Tf［°C］ | 121 | ||
| 動作溫度 ［°C］ | 117±3 | ||
| AC/DC | AC | ||
| 額定電壓 ［V］ | 250 | ||
| 額定電流 ［A］ | 15 | ||
| Th ［°C］ | 90 | ||
| Tm ［°C］ | 160 | ||
| 常用溫度 ［°C］ | Max. 90°C | ||
| 安全規格認定 | |||
| UL C-UL | E73591 | ||
| VDE | 40010594 | ||
| CCC | 2008010205276924 | ||
| PSE | JET5823-32001-1014 | ||
| KTL | SU05028-8034 | ||
| 品名 | LE124 | ||
| 額定動作溫度 Tf［°C］ | 128 | ||
| 動作溫度 ［°C］ | 124±3 | ||
| AC/DC | AC | ||
| 額定電壓 ［V］ | 250 | ||
| 額定電流 ［A］ | 15 | ||
| Th ［°C］ | 97 | ||
| Tm ［°C］ | 160 | ||
| 常用溫度 ［°C］ | Max. 95°C | ||
| 安全規格認定 | |||
| UL C-UL | E73591 | ||
| VDE | 40010594 | ||
| CCC | 2008010205276924 | ||
| PSE | JET5823-32001-1014 | ||
| KTL | SU05028-8034 | ||
| 品名 | LE128 | ||
| 額定動作溫度 Tf［°C］ | 133 | ||
| 動作溫度 ［°C］ | 129+3,?2 | ||
| AC/DC | AC | ||
| 額定電壓 ［V］ | 250 | ||
| 額定電流 ［A］ | 15 | ||
| Th ［°C］ | 103 | ||
| Tm ［°C］ | 160 | ||
| 常用溫度 ［°C］ | Max. 95°C | ||
| 安全規格認定 | |||
| UL C-UL | E73591 | ||
| VDE | 40010594 | ||
| CCC | 2008010205276924 | ||
| PSE | JET5823-32001-1014 | ||
| KTL | SU05028-8034 | ||
| 品名 | LE138 | ||
| 額定動作溫度 Tf［°C］ | 142 | ||
| 動作溫度 ［°C］ | 138±3 | ||
| AC/DC | AC | ||
| 額定電壓 ［V］ | 250 | ||
| 額定電流 ［A］ | 15 | ||
| Th ［°C］ | 110 | ||
| Tm ［°C］ | 160 | ||
| 常用溫度 ［°C］ | Max. 100°C | ||
| 安全規格認定 | |||
| UL C-UL | E73591 | ||
| VDE | 40010594 | ||
| CCC | 2008010205276924 | ||
| PSE | JET5823-32001-1015 | ||
| KTL | SU05028-8034 | ||
| 品名 | LE152 | ||
| 額定動作溫度 Tf［°C］ | 157 | ||
| 動作溫度 ［°C］ | 152±2 | ||
| AC/DC | AC | ||
| 額定電壓 ［V］ | 250 | ||
| 額定電流 ［A］ | 15 | ||
| Th ［°C］ | 126 | ||
| Tm ［°C］ | 175 | ||
| 常用溫度 ［°C］ | Max. 120°C | ||
| 安全規格認定 | |||
| UL C-UL | E73591 | ||
| VDE | 40010594 | ||
| CCC | 2008010205276924 | ||
| PSE | JET5823-32001-1015 | ||
| KTL | SU05028-8034 | ||
| 品名 | LE169 | ||
| 額定動作溫度 Tf［°C］ | 172 | ||
| 動作溫度 ［°C］ | 167±2 | ||
| AC/DC | AC | ||
| 額定電壓 ［V］ | 250 | ||
| 額定電流 ［A］ | 15 | ||
| Th ［°C］ | 141 | ||
| Tm ［°C］ | 190 | ||
| 常用溫度 ［°C］ | Max. 135°C | ||
| 安全規格認定 | |||
| UL C-UL | E73591 | ||
| VDE | 40010594 | ||
| CCC | 2008010205276924 | ||
| PSE | JET5823-32001-1016 | ||
| KTL | SU05028-8035 | ||
| 品名 | LE189 | ||
| 額定動作溫度 Tf［°C］ | 192 | ||
| 動作溫度 ［°C］ | 189±3 | ||
| AC/DC | AC | ||
| 額定電壓 ［V］ | 250 | ||
| 額定電流 ［A］ | 15 | ||
| Th ［°C］ | 162 | ||
| Tm ［°C］ | 300 | ||
| 常用溫度 ［°C］ | Max. 135°C | ||
| 安全規格認定 | |||
| UL C-UL | E73591 | ||
| VDE | 40010594 | ||
| CCC | 2008010205276924 | ||
| PSE | JET5823-32001-1017 | ||
| KTL | SU05028-8035 | ||
| 品名 | LE213 | ||
| 額定動作溫度 Tf［°C］ | 216 | ||
| 動作溫度 ［°C］ | 213±2 | ||
| AC/DC | AC | ||
| 額定電壓 ［V］ | 250 | ||
| 額定電流 ［A］ | 15 | ||
| Th ［°C］ | 187 | ||
| Tm ［°C］ | 300 | ||
| 常用溫度 ［°C］ | Max. 135°C | ||
| 安全規格認定 | |||
| UL C-UL | E73591 | ||
| VDE | 40010594 | ||
| CCC | 2008010205276924 | ||
| PSE | JET5823-32001-1018 | ||
| KTL | SU05028-8036 | ||
藍色為日本工廠制造，橙色為中國工廠制造的認可編號，黑字為日本?中國共用。
